縱聯差動速斷保護

縱聯差動速斷保護實質上為反映變壓器兩側電流差而快速動作的保護，用以保證在變壓器內部發生嚴重故障或變壓器外部兩側CT間短路時而快速動作于跳閘。保護動作判據為：

Icd >Isd

式中：Icd為兩側同相CT間實際差動電流，Isd為差動速斷電流設定值；

三相中任一相滿足Icd >Isd 差動保護即動作出口跳主變側所有開關。

實際運行中差動電流=  Ih * cosφ1 + I_L*Ｋ_Lｊｘ*cosφ2   式中：

Ｋ_Lｊｘ（低壓側不平衡系數）= Ie2h（高壓側二次額定電流）/ Ie2l（低壓側二次額定電流）

cosφ1為高壓側的實際角度；cosφ2為低壓側的實際角度。

② 二次諧波制動的比率差動保護（帶ＣＴ斷線閉鎖功能）

該保護采用分相式，即Ａ、Ｂ、Ｃ任一相保護動作均出口，以下判據均以一相為例。

當以下各式同時成立時比率差動元件保護動作

       其中：      Ｉh、Ｉl分別為高、低壓側電流，

    Ｉsd為差動速斷設定值；Ｉcdqd為差動保護門坎定值；

    Ｉzd為制動電流；二卷變壓器取兩側電流平均值；三圈變壓器取故障項的最大值；

      為差動電流的二次諧波分量；Ｉcd為差動電流的基波分量；

    Ｋ2 為二次諧波制動系數；

1)  比率制動的差動保護：采用常規比率差動保護、利用二次諧波制動的原理，能可靠地躲過差動回路中的不平              衡差動電流及勵磁涌流的影響。其動作方程如下：

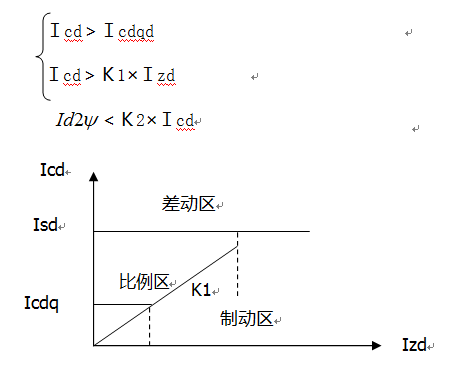

    Icd＞Icdqd    Icd＞K1*Izd   （兩者是或門關系）

     式中：Icd為差動電流，Izd為制動電流，K1為比率制動系數。Icdqd差動電流門檻定值。

     對于雙圈變壓器：Icd＝| Ih＋IL |    Izd＝| Ih一IL |／2

           調試中的簡單計算：

           如果比例差動動作，則 Icd＝| Ih＋IL | > Icdqd；

           同時滿足：Icd＝| Ih＋IL | > K1*Izd = K1* | Ih一IL |／2

          上式是考慮到矢量計算，如果僅計算數值，假設高、低壓側相位正好相差180度；

           則上不等式為：Icd＝| Ih - IL | > Icdqd；

     Icd＝| Ih - IL | > K1*Izd = K1* | Ih + IL |／2

          方式一：若 Ih > IL ；

則滿足：Ih > IL +Ｉcdqd；Ih > IL*（2+ K1）/（2- K1）比率差動才會動作；

         方式二：若 Ih < IL ；

則滿足：IL > Ih +Ｉcdqd；IL > Ih*（2+ K1）/（2- K1）比率差動才會動作；

2)  二次諧波制動的比率差動保護

  為了躲過變壓器合閘瞬間的勵磁涌流，本裝置利用二次諧波作為勵磁涌流閉鎖判據，動作方程為： ＜Ｋ2×Ｉcd   式中為A、B、C三相差動電流的二次諧波，為對應的三相差動電流，K2為二次諧波制動系數。只要有任一相滿足上述條件，則閉鎖三相比率差動保護。
