光伏電站屬于新能源產業，尤其是分布式光伏電站，近幾年來發展的比較迅猛。為了保證電站的安全運行，出了常用的防孤島保護裝置，對于一些電站，需要加裝逆功率保護。分布式光伏電站按照并網模式不同,分為"統購統銷"、"余量上網"、"自發自用"三種并網模式。電網公司要求在自發自用并網模式中,應在用戶進線側配置逆功率保護裝置,防止功率倒送引起的潮流變化對上級變電站造成影響。

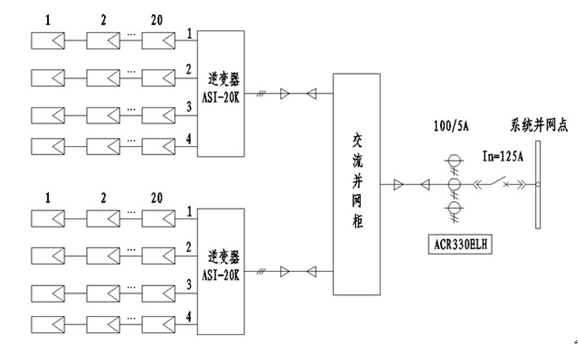

對于光伏電站來講，主要通過太陽能電池板將太陽能轉換成電能。如下所示：

然而對于自發自用電站余量不并網的分布式項目，要求加裝逆功率保護。為什么要加逆功率保護裝置？

項目為自發自用，余量不并網。一般連接電網開關處供電部門會安裝雙向電度表，會對電站的實際發電情況有監測。如果大量的余電流入電網，而電站沒有入網手續，供電部門會做出相應處罰，會對電站造成影響。

逆功率保護功能原理：

為了避免逆功率發生對電站造成不利的影響，一般光伏并網點會裝有逆功率保護。保護邏輯如下：

1.“逆功率”—投；

2. 二次逆功率值的絕對值≥“逆功率定值”；

3. 三相電流（Ia、Ib、Ic）中有一相電流≥0.1A；或者采到合位信號；

4. 延時時間≥“逆功率延時”；
