液晶顯示:

UA  UB  UC  UAB  UBC  UCA  IA  IB  IC  ΣP  ΣQ  COSΦ  f  fx

u0   i0   ux   ia  ib   ic

說明：

UA、UB、UC：三相相電壓的一次值；

UAB  UBC  UCA：三相線電壓的一次值；

IA、IB、IC：三相測量電流的一次值；

ΣP：三相總有功的一次值；

ΣQ：三相總無功的一次值；

COSΦ：功率因數；

f：頻率；

u0：零序電壓的二次值；

i0：零序電流的二次值

ux：抽取相二次線電壓

ia、ib、ic：三相保護電流的二次值

以上顯示內容為PT是Y接法的情況，如果PT為VV接線，液晶上電壓一次部分只顯示UAB、UCB，u0不顯示。

1.主菜單：

01.保護投退

02.保護定值

03.事件記錄

04.輸入輸出

05.采樣數值

06.測量監視

07.電能監視

08.實時時鐘

09.出廠設置

10.設備信息

2.裝置說明：

2.1裝置指示燈：

裝置面板上共有8個指示燈，從左到右依次為：

燈1-運行 (綠色)、

燈2-電源 (綠色)、

燈3-通訊（綠色,平時常亮，通訊時閃爍）

燈4-合位（紅燈）

燈5-分位（綠燈）

燈6-告警（紅色）

燈7-事故（紅色）

燈8-故障（裝置故障，紅色）

2.2開入：

開入量：1-16   17-32

0000000000000000

0000000000000000

上一排對應開入量1-16；    下一排對應開入量17-32

開入量定義：

“1”：1R1 開關合位信號；                “2”：1R2開關分位信號；

“3”~“5”：1R3~1R5  備用；           “6”：1R6重合閘閉鎖；

“7”~“9”：1R7~1R9 備用；           “10”：1R10手動分閘信號；

“11”：1R11 遙控允許信號；      “12”：1R12  手動合閘信號；

“13”~“14”：1R13~1R14  備用；        “15”：2R15   備用；

“16”：2R1 6備用；         “17”~“32”：2R1~2R16 備用；

2.3.開出：

開出

123456789ABCDEFG

0000000000000000

出口定義如下（從左到右）：

“1”：1J（1C1/1C2）遙控合閘；             “2”：2J（1C3/1C4）遙控分閘；

“3”：3J（1C5/1C6）保護跳閘；             “4”：4J（1C7/1C8）重合閘；

“5”：5J（1C9/1C10）備用出口；            “6”：6J（1C11/1C12）備用出口；

“7”：7J（1C13/1C14）備用出口；           “8”：8J（1C15/1C16）備用出口；

“9”：9J（2C1/2C2）備用出口；             “A”：10J（2C3/2C4）備用出口；

“B”：11J（2C5/2C6）備用出口；            “C”：12J（2C7/2C8）備用出口；

“D”：13J（2C9/2C10）備用出口；           “E”：14J(2C11~2C12)裝置故障信號出口；

“F”：15J（2C13/2C14）告警信號出口；     “G”：16J(2C15~2C16)事故信號出口；

做開出試驗時，密碼是：2000

P15/P16：0J   裝置失電（在電源板上）。

2.4測量監視：

一次值：UA、UB、UC、IA、IB、IC、∑P、∑Q、Cos￠、f；

二次值：Ua、Ub、Uc、Ia、Ib、Ic、Pa、Pb、Pc、Qa、Qb、Qc、

∑P、∑Q、Cos￠、f；

2.5．裝置通訊：

1）.通訊接口：

2路以太網口。

1路485口。

2）.通訊規約：IEC60870-5-103通訊規約、MODBUS。

2.7.裝置自檢：

裝置自檢若出現故障時，故障繼電器有出口，同時故障指示燈點亮。

2.8．裝置電源：

工作電源：AC/DC 85~265。

開入量電源： DC220V。

3.保護功能

4.保護動作原理

速斷

a. RLP01  速斷－“投”；

b. 保護電流ia、ib、ic任何一相≧速斷定值（Idz0）；

滿足以上條件，保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

限時速斷

a. RLP02  限時速斷－“投”；

b. 保護電流ia、ib、ic任何一相≧ 限時速斷定值（Idz1）；

c. 加入電流時間≧限時速斷延時 Tzd1；

滿足以上條件，保護立即驅動出口3J(1C51C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

過電流

1．RLP03  過電流－“投”；

2．保護電流ia、ib、ic任何一相≧過電流定值（Idz2）；

3．加入電流時間≧過電流延時 Tzd2；

滿足以上條件，保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

低壓閉鎖過電流

說明：低電壓元件按相取下表中的電壓元件作為判據，兩個線電壓中只要有一個低于定值時就開放電流保護； 90°低電壓元件電壓與相別的對應關系如下：

當發生PT斷線和PT失壓時，低電壓元件可選擇閉鎖或開放電流保護的出口。

方向閉鎖過電流

投入“過電流”保護的同時也投入“方向閉鎖過電流”，則在此方向內才動作：

相間帶方向（“投”時指向負荷：允許有±3°的誤差）

UBC= -90°時，IA的動作方向為    -150° 到   30°

UCA=150°時，IB的動作方向為     90°  到  270°

UAB =30°時， IC的動作方向為    -30°  到  150

過流反時限

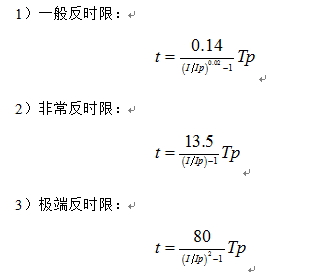

裝置提供三種反時限特性（依據IEC225-4標準）：

上式中， Ip 為電流反時限電流定值，tp 為電流反時限時間定值。

注：過電流保護和過流反時限保護共用數值定值和時限定值，兩者同時投入時，反時限保護無效。

電流后加速

1.投“電流后加速”

2.三項保護電流中有一項或多項大于整定值“Idz3”

3.重合閘保護動作后合位

當上面3個條件同時滿足后，程序開始延時，當延時大于等于整定值“Tzd3”時，滿足以上條件，保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

過負荷

1．RLP08  過負荷－“告警/跳閘”；

2．保護電流ia、ib、ic任何一相 ≧ 過負荷定值（Idz4）；

3．加入電流時間≧過負荷延時 Tzd4；

滿足以上條件，若投“跳閘”保保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

零序過流

1．RLP09 零序過流－“告警/跳閘”；

2．零序電流i0≧ 零序過流定值（Iodz1）；

3．加入電流時間≧零序過流延時 T0zd1；

滿足以上條件，若投“跳閘”保保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

零序電流可以選擇自產，自產的零序電流是由三相保護電流計算所得。如果現場沒有零序電流互感器，而又需要零序電流保護功能，則需投“零序電流”和“零序電流自產”。

重合閘

1)．RLP11  重合閘－“不檢/檢無壓”；

2)．開關在合位，無閉鎖重合閘信號，則重合閘進行充電，充電15秒后，在液晶右上角顯示電池充電滿符號；

3)．速斷、限時速斷及過電流，三段保護任何一段動作后，檢測到的殘留電流值小于重合閘無流定值，經過重合閘延時時間后，重合閘進行重合。重合閘出口為4J(1C7/1C8)。

若RLP11  重合閘—“檢無壓”，則需檢測抽取相電壓ux，若ux<重合閘無壓定值，則經過重合閘延時時間后，重合閘進行重合。重合閘出口為4J(1C7/1C8)。

說明：重合閘只針對：速斷、限時速斷、過電流動作后才能重合。

頻率過高

1)．RLP12  頻率過高－“投”；

2)．Ua大于等于5V；

3).  35HZ ≦f ≦65HZ

4)．保護裝置頻率f采樣值≧  頻率過高定值（Fdz1）；

5)．加入電流時間≧頻率過高延時(Tfzd1)；

6)．開關在合位；

滿足以上條件，保保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

頻率過低

1)．RLP13  低頻減載－“投”；

2)．Ua大于等于5V；

3).  35HZ ≦f ≦65HZ

4)．保護裝置頻率f采樣值≦ 頻率過低定值（Fdz2）；

5)．加入電流時間≧頻率過低延時 Tfzd2；

6)．開關在合位；

滿足以上條件，保保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

過電壓

1)．RLP14  過電壓－“投”；

2)．Uab、Ubc、Uca采樣值中的最大線電壓≧ 過電壓定值（Udz5）；

3)．過電壓采樣延時時間≧過電壓延時（Tuzd5）；

滿足以上條件，保保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

低電壓

1)．RLP15 低電壓－“投”；

2)． Uab、Ubc、Uca的采樣值都≦ 低電壓定值（Udz6）；

3)．低電壓采樣延時時間≧低電壓延時（Tuzd6）；

4). 兩相線電壓均≧30V；

滿足以上條件，保保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

母線絕緣監測

1）.RLP16 母線絕緣監測-“告警/跳閘”；

2）.零序電壓≧母線絕緣監測定值U0dz；

3）.零序電壓采樣延時時間≧母線絕緣監測延時（Tu0zd）；

滿足以上條件，若投“跳閘”保保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

PT斷線

1．RLP17  PT斷線－“投”；

2．一相線電壓采樣值 ≧ PT斷線電壓定值（Upt1），另一相線電壓采樣值 < PT斷線電壓定值（Upt1）；

3．延時時間>PT斷線定值 Tupt1

滿足以上條件，裝置發生PT斷線告警，并驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

PT失壓

1．RLP18  PT失壓－“投”；

2．所有線電壓都小于PT失壓定值(Upt2)；

3．保護電流ia、ib、ic任何一相 ≧ 0.1A；

4．延時時間>PT失壓定值 Tupt2

滿足以上條件，裝置發生PT失壓告警，并驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

PT失壓復歸條件：有1個線電壓大于等于60V，或者3個保護電流（ia、ib、ic）都<0.3A.

控制回路斷線

1．RLP19 控制回路斷線－“投”；

2．同時采集到分位、合位信號，或同時采集不到分位、合位信號，持續時間≧ 控制回路斷線延時（Tkzdx）；

滿足以上條件，裝置發生控制回路斷線告警保護，并驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

系統失電

1．RLP20 系統失電－“告警/跳閘”；

2．采樣電壓都小于30V；

3．采樣電流ia、ib、ic都 <0.1A；

4. 開關位在合位；

5. 系統有壓標志 =1（當系統電壓大于30V后，置位有壓標志=1，監測到分位信號清除該標志）

滿足以上條件，若投“跳閘”保保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

5．裝置背面端子圖和原理圖
