在分布式光伏電站中，光伏組件將太陽能轉換成電能，并通過逆變器轉換成符合要求的交流電能，然后再經過光伏并網柜并網。對于分布式光伏，大多是以400V電壓并網。光伏并網柜上連著電網，下連著光伏發電系統，起著非常重要的作用。不同 的地區項目對光伏并網柜的技術要求不盡相同。以下介紹兩種技術要求，供光伏人參考。

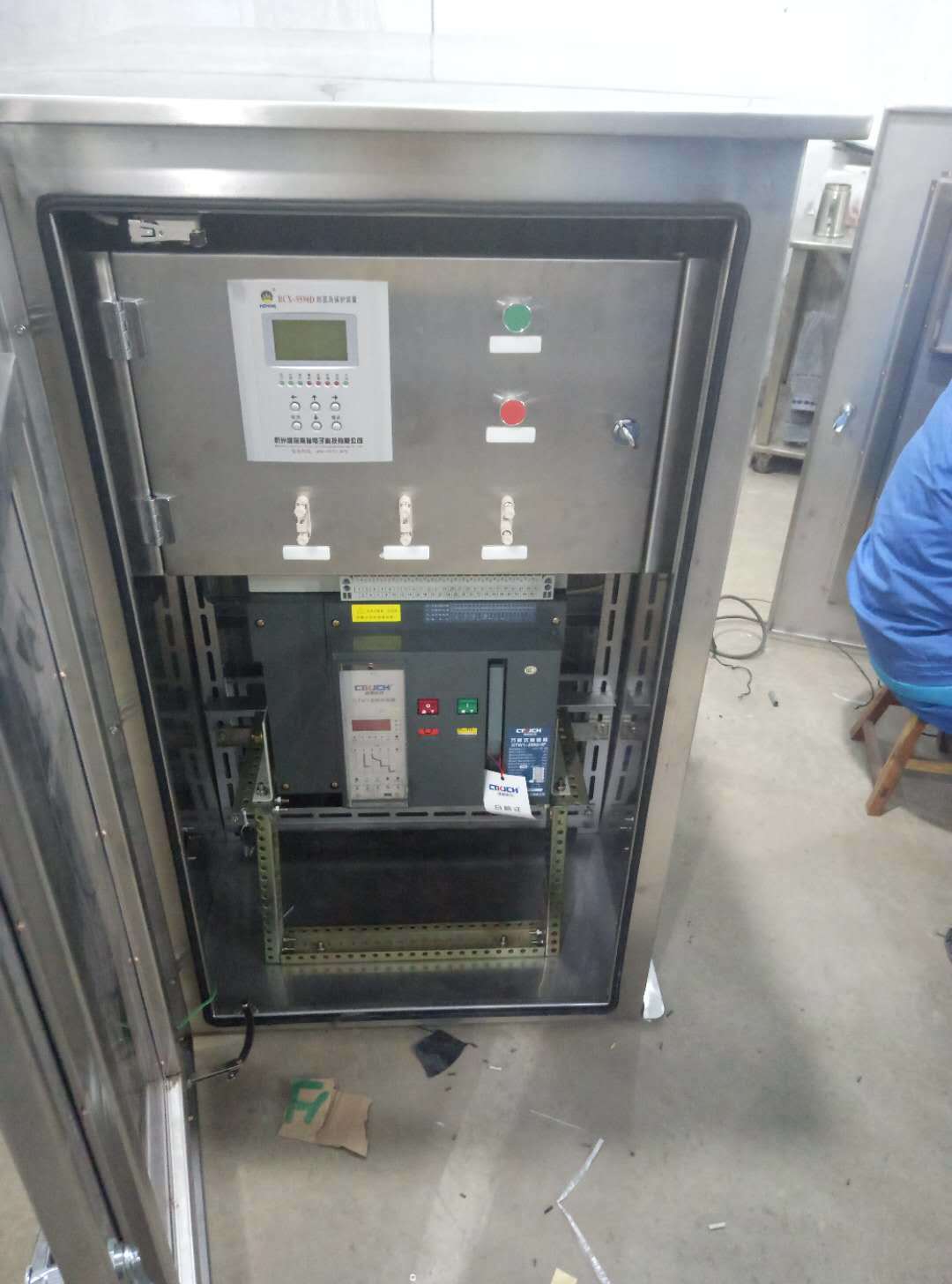

1、GGD光伏并網柜
序號 | 內容 | 參數 |
1 | 并網柜基本技術參數 |
1.1 | 型號 | GGD |
1.2 | 額定電壓（kV） | 0.4 |
1.3 | 最高工作電壓（kV） | 1 |
1.4 | 額定絕緣電壓（kV） | 0.69 |
1.5 | 主母線額定電流（A） | 500/1000 |
1.6 | 額定頻率（HZ） | 50 |
1.7 | 額定短時耐受電流（kA） | 50 |
1.8 | 額定峰值耐受電流（kA） | 80 |
1.9 | 1min工頻耐壓電壓（kV） | 主電路 | 3 |
輔助電路 | 3 |
1.10 | 防護等級 | IP65（室外） |
1.11 | 外形尺寸（長×寬×高mm） | 800*1000*2200 |
2 | 斷路器主要參數（具有通訊功能） |
2.1 | 并網主斷路器 | 1臺 |
2.1.1 | 型號 | 4P |
2.1.2 | 額定電壓（V） | 400 |
2.1.3 | 額定電流（A） | 400/500/630/800（詳見附圖） |
2.1.4 | 額定極限短路分斷電流（kA） | 50 |
2.1.5 | 額定運行短路分斷電流（kA） | 31.5 |
2.1.6 | 電氣壽命（次） | 7500 |
2.1.7 | 機械壽命，免維護（次） | 10000 |
2.1.8 | 配用操作機構 | 自配，滿足分布式光伏并網要求 |
2.1.9 | 配置485輸出接口的通訊模塊，可采集并網斷路器信號 |
|
2.1.10 | 剩余電流保護功能 | 300mA~1000mA可調 |
2.2 | 分支斷路器 | 3/4/6/7個（詳見附圖） |
2.2.1 | 型號 | 3P |
2.2.2 | 額定電壓（V） | 400 |
2.2.3 | 額定電流（A） | 125 |
2.2.4 | 額定極限短路分斷電流（kA） | 50 |
2.2.5 | 額定運行短路分斷電流（kA） | 31.5 |
2.2.6 | 壽命，機械/電氣（次） | 20000/10000 |
2.2.7 | 配用操作機構 | 自配 |
3 | 浪涌保護器主要參數 |
|
3.1 | 最大持續運行電壓Uc | 400Vac |
3.2 | 最大沖擊電流limp（10/350uS） | 35kA |
3.3 | 保護水平Up | ≤2.5kV |
3.4 | 響應時間T | <20ns |
4 | 隔離刀主要參數 | 4P |
4.1 | 額定電壓（V） | 400 |
4.2 | 額定電流（A） | 800/1250（詳見附圖） |
4.3 | 額定短時耐受電流（kA/S） | 31.5/1 |
5 | 互感器 0.2S/0.2 | 2組BH-0.66 |
5.1 | 電流比 | 350/5A 450/5A 600A/5A 750A/5A （詳見附圖） |
6 | 并網柜內安裝微斷2P/10A | 3支 |
7 | 并網柜內安裝微斷3P/16A | 1支 |
8 | 預留四個設備安裝位置 分別為 電網公司電度表、無線電量采集器、 數據監控無線采集設備及視頻無線網橋； |
|
9 | 多功能電量表 | 1套 |
10 | 由廠家配套提供符合GB/T19862《電能質量監測設備通用要求》標準要求的A類電能質量在線監測裝置。 | 1套 |
11 | 防孤島裝置 | 1套 |
2，JP柜光伏并網柜
序號 | 名 稱 | 單位 | 標準參數值 | 投標人保證值 |
一 | 400kVA專變光伏并網接入箱參數 |
1 | 型號 |
|
| （投標人填寫） |
2 | 電氣主接線方式 |
| 單母線接線，3回進線、1回出線 | （投標人填寫） |
3 | 額定電壓 | V | AC400 | （投標人填寫） |
4 | 額定絕緣電壓 | V | AC690 | （投標人填寫） |
5 | 額定頻率 | Hz | 50 | （投標人填寫） |
6 | 工作電壓允許偏差 | V | 320~437 | （投標人填寫） |
7 | 箱殼防護等級 |
| IP44 | （投標人填寫） |
9 | 箱體外形尺寸 | mm | 1350×700×1200 | （投標人填寫） |
10 | 接地裝設 |
| 外殼接地端口留在箱體上部 | （投標人填寫） |
11 | 電涌保護器 |
| T1級 | （投標人填寫） |
12 | 整機功耗 |
| 不大于30VA | （投標人填寫） |
二 | 光伏并網專用斷路器 |
1 | 型號 |
| 同時具備失壓跳閘、過壓跳閘及檢有壓合閘功能、可視斷點型、具備剩余電流保護的功能 | （投標人填寫） |
2 | 額定電流 | A | 400、630 | （投標人填寫） |
3 | 額定工作電壓 | V | 400 | （投標人填寫） |
4 | 額定絕緣電壓 | V | 660 | （投標人填寫） |
5 | 極數 |
| 3P、4P | （投標人填寫） |
6 | 額定運行短路分斷能力 | kA |
| （投標人填寫） |
7 | 脫扣器選型 |
| （投標人填寫） | （投標人填寫） |
三 | 熔斷器式隔離開關 |
1 | 型號 |
| （投標人填寫） | （投標人填寫） |
2 | 額定電流 | A | 630 | （投標人填寫） |
3 | 額定工作電壓 | V | 400 | （投標人填寫） |
4 | 額定絕緣電壓 | V | 690 | （投標人填寫） |
5 | 極數 |
| 3P、4P | （投標人填寫） |
四 | 電流互感器 |
1 | 型號 |
| （投標人填寫） | （投標人填寫） |
2 | 額定工作電壓 | V | 660 | （投標人填寫） |
3 | 變比 | A | 600/5 | （投標人填寫） |
4 | 測量用CT精度 | 級 | 0.5 | （投標人填寫） |
五 | 通信管理機 |
1 | 型號 |
| （投標人填寫） | （投標人填寫） |
2 | 額定工作電壓 | V | DC9~36 | （投標人填寫） |
3 | 通信方式 |
| 無線公網FDD-LTE 4G及以上 | （投標人填寫） |
4 | 功耗 | W | ≤5（12VDC） | （投標人填寫） |
5 | 以太網口 |
| 10/100Mbps×1 | （投標人填寫） |
以上兩種光伏并網柜的技術要求為目前常見的技術規范，不過現場會根據本地實際的情況，會對技術規范有所微調，以滿足當地的實際要求。
