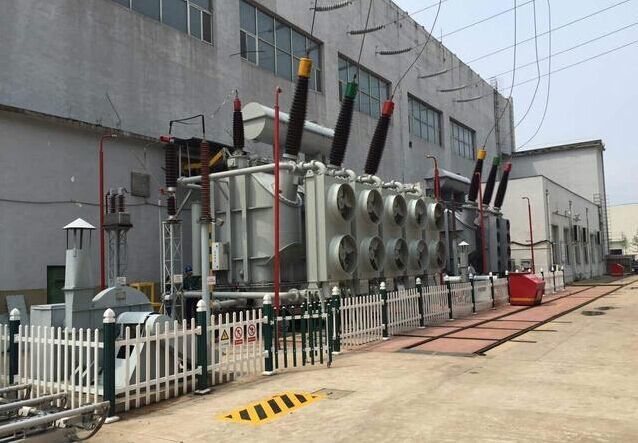

   在電力系統中，針對于主變變壓器，會配有主變變壓器保護屏。該屏柜主要組成有變壓器差動保護裝置、變壓器高后備保護裝置、變壓器低后備保護裝置和變壓器非電量保護裝置等。這些設備組在一面屏柜中，主要對主變變壓器進行保護。

   以下簡單介紹了各個變壓器保護裝置的作用

1、變壓器差動保護裝置，該裝置主要功能為變壓器比率差動保護和差動速斷保護。主要保護變壓器內部故障，當變壓器內部出現匝間短路、相間短路時，此時差動保護動作。

2、變壓器高后備保護裝置，該裝置主要范圍是變壓器高壓側出線及以外加大區域，常見的保護功能有三段式過流保護、零序電流保護、復壓閉鎖等等。

3、變壓器低后備保護裝置，該裝置主要范圍是變壓器低壓側出線及以外加大區域，常見的保護功能有三段式過流保護、零序電流保護、過負荷保護等等。它與變壓器高后備保護裝置構成了變壓器的后備保護。當主保護由于某種原因拒動時，后備保護動作。

4、非電量保護指的是重瓦、溫度等。主要括重瓦斯保護、輕瓦斯保護、高溫保護、超溫保護、壓力釋放等。
