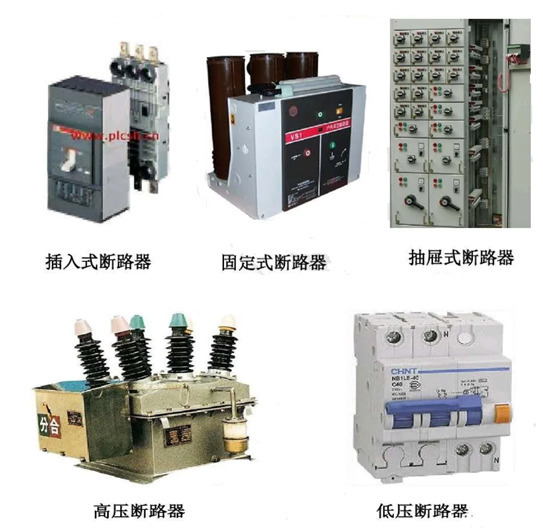

   斷路器在變電站配電站中使用非常多，在正常狀態時，斷路器可以正常行使功能，當斷路器故障或者異常運行狀態時，斷路器則不能正常分合閘。常見的斷路器異常狀態都有哪些？

1.響聲不正常

1）套管和支持瓷柱嚴重破壞和連續放電

2）套管內或油箱內有起泡聲和放電聲

3）二次接線接觸不良出席那放電聲或著火現象

4）電氣接線部位燒紅變色而出現放電等

處理方法:視其故障程度,判準部位,回報調度,緊急停電處理

2.接觸發熱

開斷容量不足、過負荷、切除大電流故障和因機構原因合閘不到位等斷路器引線因接觸面氧化,連接螺栓松。

處理方法:向調度申請轉移負荷和停電處理;對油斷路器應控制其開斷短路電流的次數,嚴格檢査質量。

3.大量絕緣油漏油

因部件密封不良和密封老化出現

處理方法:不容許在嚴重缺油或無油時分閘,立即匯報當值調度轉移負荷,采用旁路斷路器代替或斷開上一級開關后,方可進行處理。

4.本體內部故障

(1)斷路器中間機構連扳彎曲:緩沖機構的緩沖效果不好,停電處理;

(2)斷路器本體漏油:停電處理;

(3)斷路器中間機構連扳彎曲:緩沖機構的緩沖效果不好,停電處理。

5.操作機構故障

(1)液壓式操動機構油泵啟動頻繁,可能因?yàn)楣苈方宇^有滲漏油,儲能筒的活塞桿密封不嚴以及工作缸活塞密封線圈不嚴;視具體情況停電。

(2)液壓式機構壓力異常升高或降低,升高:管路接頭有滲漏油,儲能筒的活塞桿密封不嚴等;降低:機構內部漏油或氮?dú)狻?/span>

(3)彈簧機構故障:檢查調節一字拐臂,合閘彈簧及電機電源回路。

(4)電磁操動機構分合聞失靈:直流控制保險熔斷、斷路器輔助觸點轉換不到位或接觸不良、分合閘線圈當為兩個串接時極性反接等。

   以上為常見的斷路器不正常運行狀態的介紹，對于電氣運維工程師來講，掌握這些是非常有必要的。掌握這些基本知識，這樣有利于以后的設備檢修。
